Euromex Delphi-X Observer MET mikroszkópok
- Világos- és sötétlátóterű megvilágítás
- Normarski DIC (opcionális)
- Infinity optikai rendszer (IOS)
- Nagy kontrasztú BD célok minimális abberációval
- Teljes Apo, Semi-Apo és Plan BD célkitűzések
- Szuper széles terep SWF 10x/25mm okulárok
- 100 W-os halogén megvilágítás
- Sextuple fordított orrrész nyílással a DIC számára
- Számos ergonómiai megoldás
OKULÁROK
- Super Wide Field (SWF) 10x/25 mm, Ø 30 mm-es tubusokhoz
- Extended Wide Field (EWF) 10x/22 mm, Ø 30 mm-es tubusokhoz (opcionális)
STANDARD FEJRÉSZ
Siedentopf-típusú trinokuláris fej 30°-os dőlésszögű tubusokkal. A szemtávolság 47 és 78 mm között állítható. A standard trinokuláris fej optikaiút-választóval rendelkezik (100:0 / 80:20 / 0:100). Dioptriaállítás mindkét okuláron.
ERGONÓMIKUS, DÖNTHETŐ FEJRÉSZ
Opcionális, 0–35°-ban dönthető, ergonomikus trinokuláris fej SWF 10x/25 mm-es okulárokkal, 47–78 mm-es szemtávolság-állítással és standard Ø 23,2 mm-es fotótubussal. A dönthető trinokuláris fej optikaiút-választóval rendelkezik (100:0 / 80:20 / 0:100). ±5 dioptriaállítási lehetőség mindkét okuláron.
REVOLVER
Golyóscsapágyazott, hatállású, fordított állású objektívváltó, 26 mm-es objektív-csatlakozómenettel.
VÉGTELENRE KORRIGÁLT OPTIKAI RENDSZER (IOS)
A Delphi-X Observer™ végtelenre korrigált optikai rendszere (OIS) szuper széles látómezejű (SFWF) 10x/25 mm-es okulárokból, nagy numerikus apertúrájú, 45 mm-es parafokális objektívekből és egy 200 mm-es gyújtótávolságú tubuslencséből áll. A 200 mm-es gyújtótávolságú tubuslencse csökkenti az optikán áthaladó fénysugarak szögét, ami közvetlen eredményként jelentősen javítja a kromatikus aberráció korrekcióját és a kontrasztot. A nagyobb átmérőjű objektívek lényegesen nagyobb numerikus apertúrát tesznek lehetővé, ezáltal javítva az optikai rendszer általános felbontóképességét.
Mindezen okok miatt a Delphi-X ObserverTM kiváló optikai teljesítményt nyújt a legigényesebb alkalmazásokhoz.
OBJEKTÍVEK
Semi-apokromat BD 5x/0,15 WD 20 mm, 10x/0,30 WD 11 mm és 20x/0,45 WD 3,1 mm-es
Plan-apokramat BD 50x/0,80 WD 1 mm, 100x/0,0 mm
* Opcionális.
Minden objektív 45 mm-es parafokális, és M26 mm-es objektívmenettel rendelkezik
TÁRGYASZTAL
- Nagy, 215 x 170 mm-es tárgyasztal, beépített, 105 x 105 mm-es, jobb oldali kezelésű mechanikus tárgyasztallal
- A tárgyasztal magassága a minta méretéhez igazítható, vagy az opcionális objektívrevolver-süllyesztő kiegészítő (DX.9887) segítségével egy hüvelykkel lejjebb állítható az ergonómia javítása érdekében

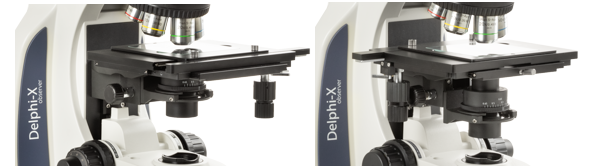

- A tárgyasztal kétféle pozícióban szerelhető fel:
REVOLVER SÜLLYESZTŐ
Az revolversüllyesztő 40 mm-rel csökkenti a revolver magasságát, ami lehetővé teszi a tárgyasztal használatát 40 mm-rel alacsonyabb pozícióban is (DX.9887)
SZEMMAGASSÁG EMELŐ
A szemmagasság emelő alkatrész 25,4 mm-rel emelheti a szemmagasságot (DX.9885)
FÓKUSZÁLÁS
Koaxiális durva- és finom állítás; 100 osztás, 1 µm-es pontosság, 100 µm/fordulat, a teljes mozgástartomány kb. 35 mm. Állítható fogasléc-ütközővel ellátva a minta és az objektívek sérülésének megelőzése érdekében. A durva állító mechanizmus súrlódásszabályozóval rendelkezik. Az élességállító gombok a felhasználó igénye szerint bal vagy jobb oldalra helyezhetők át.
HOSSZÚ MUNKATÁVOLSÁGÚ (LWD) KONDENZOR
Állítható magasságú nagy munkatávolságú N.A. 0,65-ös kondenzor (10,2 mm) feljelölt rekeszértékekkel
MEGVILÁGÍTÁS
Delphi-X Observer anyagtudományi mikroszkóp szabályozható fényerejű, 100 W-os halogén epi- és diaszkopikus megvilágítással, valamint beépített 100–240 V AC tápegységgel rendelkezik. A diaszkopikus halogén megvilágításhoz két – be- és kitolható – semleges sűrűségű (ND) szűrő tartozik a fényerő különböző mintákhoz történő igazításához, valamint egy nappali fénynek megfelelő színkiegyenlítő szűrő (LBD).
A mikroszkóp alapfelszereltségként tartalmaz egy analizátort és egy polarizátort, amelyek könnyedén behelyezhetők az epi-megvilágító egység szabad nyílásaiba a kiváló minőségű polarizált képek készítése érdekében. Emellett egy forgatható kazetta is rendelkezésre áll, amely lehetővé teszi a gyors váltást a sötétlátóteres, a világoslátóteres és a csökkentett fényerejű világoslátóteres üzemmódok között.
NOMARSKI DIC (opcionális)
A DIC-modul újratervezésével jelentősen javult a normál világos látóterű (brightfield) technikával egyébként nem látható magasságkülönbségek megjelenítése. Ezek a domborműszerű képek kiválóan alkalmasak például ostyák (waferek) és LCD-kijelzők felületvizsgálatára.
HORDOZÓ FOGANTYÚ
A mikroszkóp hátulján lévő fogantyú biztosítja a mikroszkóp biztonságos szállítását, a beépített csavarhúzó és tartó pedig biztosítja, hogy a csavarhúzó mindig rendelkezésre álljon.
KIEGÉSZÍTŐK A CSOMAGBAN
Tápkábel, porvédő, tartalék biztosíték, használati útmutató és univerzális csavarhúzó. Minden alkatrész egy polisztirol dobozba van csomagolva.
Nagy méretű, 215 x 170 mm-es tárgyasztal 105 x 105 mm-es beépített jobbkezes mechanikus tárgymozgatóval
Az asztal magassága és mintatartó méretre változtatható, vagy egy hüvelykkel csökkenthető a felhasználói ergonómia érdekében az opcionális süllyesztő alkatrész opcionális (DX.9887)
A tárgyasztal két pozícióban szerelhető fel:
